サンケン電気は10月28日、LLCタイプの電流共振型オフラインスイッチング電源用コントロールIC『SSC3S932A』の量産を開始したと発表しました。
『SSC3S932A』は、制御回路と、ハイサイドのパワーMOSFETを駆動するフローティングドライブ回路を内蔵したICです。電流共振型のSMZ方式を採用しています。SMZはSoft-switched Multi-resonant Zero current switchの略で、すべてのスイッチング領域がソフトスイッチング動作であることを指します。
補助電源外付けタイプで、スタンバイ電力を30 mW以下に抑えたい用途向けです。ICの動作範囲は11.9 V ≦ VCC ＜ 32 Vです。
ピーク負荷への対応範囲を拡大
『SSC3S932A』は2段階の過電流保護（OCP）を搭載し、定常動作時の過電流保護動作を最適化しています。これによりピーク負荷への対応範囲を拡大しました。

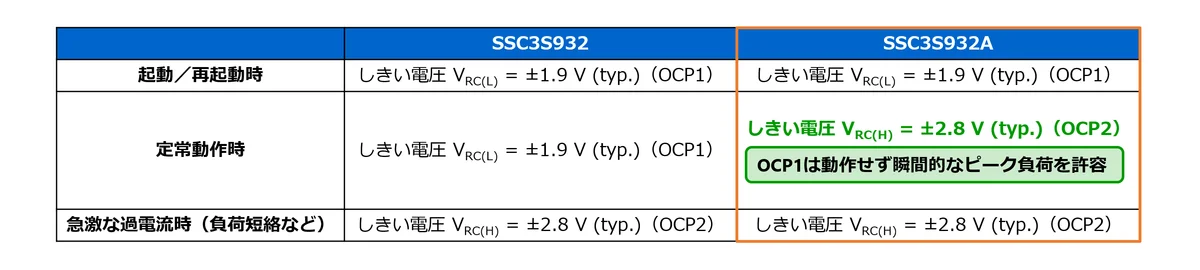

大型テレビなどの電子機器で、音量の急上昇といった瞬間的なピーク電力が求められる場面にも、スタンバイ電力を抑えたまま対応できるとのことです。従来品『SSC3S932』との各動作時のしきい電圧の比較図も公開されています。
保護機能と復帰方法
保護機能は、復帰方法の違いで2つに分かれます。
自動復帰の保護機能は次のとおりです。
- ハイサイドドライバUVLO保護
- 過電流保護（OCP）：ピークドレイン電流検出、2段階の保護動作
- 入力低電圧保護（UVP）

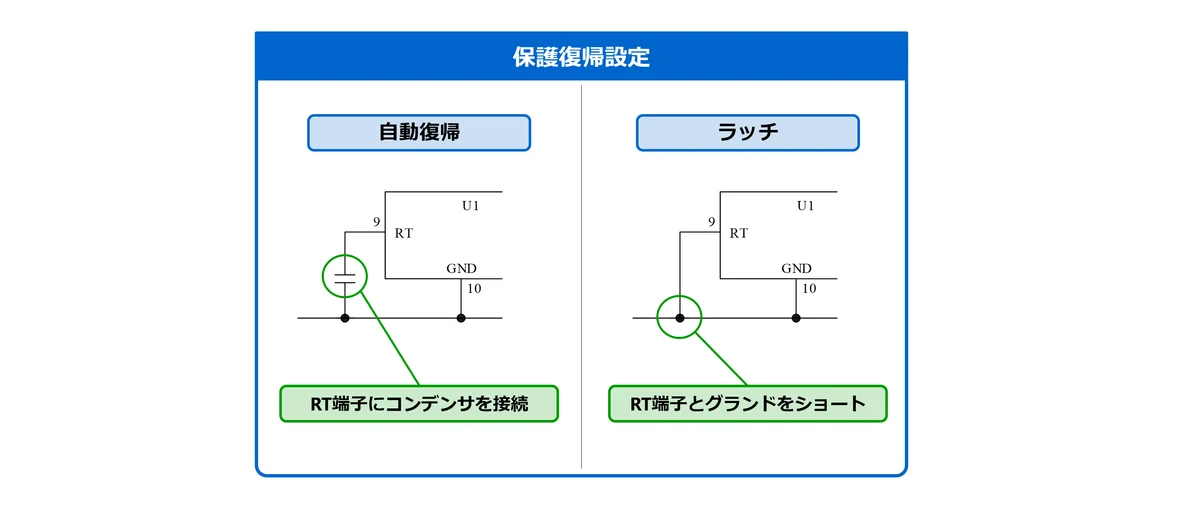

自動復帰とラッチのどちらにするかをRT端子で設定できる保護機能は次のとおりです。
- VCC端子過電圧保護（VCC_OVP）
- 入力過電圧保護（HVP）
- 過負荷保護（OLP）
- フォトカプラオープン保護（OOP）
- 過熱保護（TSD）
復帰方法を設定できるのはこの5つのみです。保護機能ごとに復帰方法を設定することはできません。
機能とパッケージ

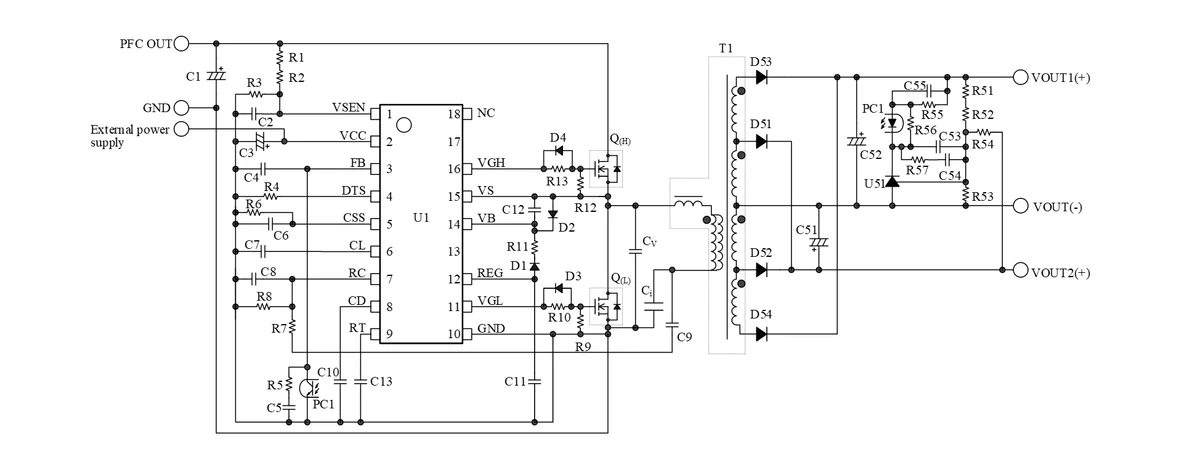

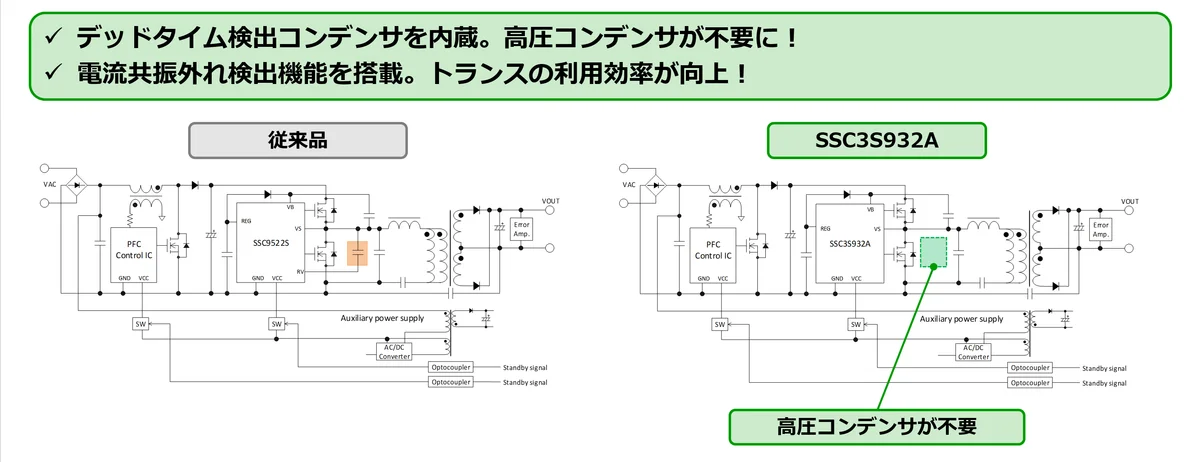

そのほかの機能として、ソフトスタート機能、電流共振外れ検出機能、リセット検出機能、デッドタイム自動調整機能を搭載しています。Pbフリー（RoHS対応）です。これらの機能により、小型・高効率・低ノイズな電源システムの構成に貢献するとのことです。

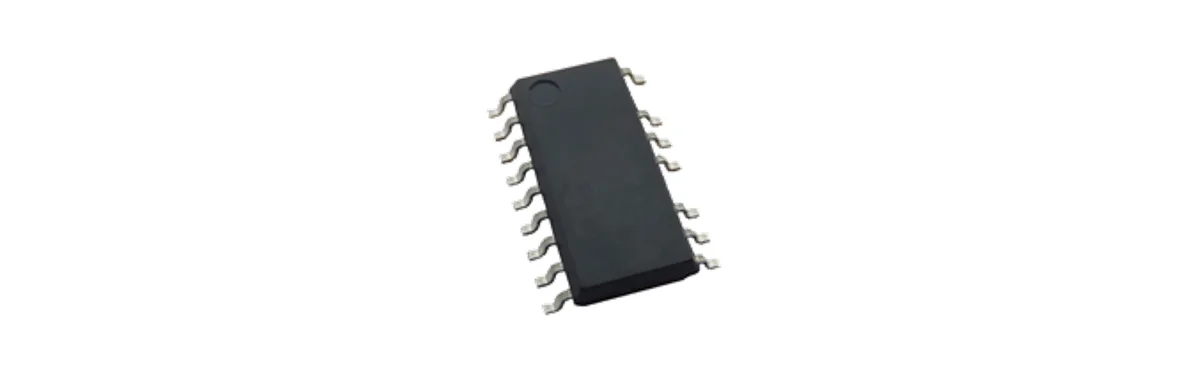

パッケージはSOP18で、ボディサイズは5.4 mm × 11.4 mm × 1.8 mmです。用途は各種電子機器用スイッチング電源で、AV機器、OA機器、産業機器、通信機器などが挙げられています。
製品情報は次のページで案内されています。
